Solo grampeado: a solução inteligente para estabilizar taludes e garantir segurança em obras

Solo grampeado: a solução inteligente para estabilizar taludes e garantir segurança em obras

O solo grampeado é uma técnica fundamental na engenharia civil para a estabilização de taludes e contenção de encostas instáveis. Amplamente utilizada, essa metodologia inovadora consiste na inserção de elementos de reforço no solo, como barras de aço ancoradas com calda de cimento. Juntos, esses elementos formam uma estrutura robusta que aumenta a resistência do terreno e previne deslizamentos, garantindo a segurança em obras de diversos portes.

Essa técnica de contenção de solo é aplicada em cenários variados, desde cortes em rodovias e ferrovias até escavações urbanas e a recuperação de áreas afetadas por deslizamentos. Suas principais vantagens incluem rapidez na execução, excelente custo-benefício e adaptabilidade a diferentes tipos de solo e condições geotécnicas.

O que é o solo grampeado? Entenda a técnica

O solo grampeado é uma técnica de reforço de solos que visa aumentar significativamente a estabilidade de taludes e encostas. Ele opera através da instalação de elementos de reforço, tipicamente barras de aço sub-horizontais, diretamente no maciço de solo. Essas barras são ancoradas de forma segura com calda de cimento, atuando em conjunto com o solo para formar uma estrutura coesa.

Essa estrutura, resistente à tração e ao cisalhamento, é dimensionada para alcançar um Fator de Segurança (FS) adequado às condições e exigências locais, impedindo o deslizamento do terreno.

Quando o solo grampeado é indicado?

A versatilidade do solo grampeado o torna ideal para diversas aplicações, incluindo:

• Estabilização de taludes naturais ou artificiais.
• Contenção de cortes em projetos de rodovias e ferrovias.
• Escavações urbanas em proximidade com edificações existentes.
• Recuperação de áreas que foram previamente afetadas por deslizamentos de terra.

Projeto de solo grampeado: etapas essenciais

O projeto de solo grampeado é uma etapa crítica e deve ser elaborado por engenheiros especializados em geotecnia. Esse processo considera cuidadosamente as características do solo, as cargas atuantes, as condições climáticas e as particularidades de cada obra.

As etapas chave do projeto incluem:

1. Levantamento topográfico planialtimétrico: Crucial para a criação de um modelo geométrico preciso da área, com curvas de nível e seções transversais detalhadas.
2. Investigação geotécnica: Análise aprofundada dos parâmetros hidrogeomecânicos do solo, como coesão, ângulo de atrito interno, nível d’água, porosidade e massa específica. Isso envolve prospecções em campo, como sondagem rotativa com retirada de testemunhos, sondagem SPT (Standard Penetration Test) e levantamentos geofísicos.
3. Análise de estabilidade: Modelagem geológico-geotécnica para verificar cargas atuantes e capacidade de suporte natural. Avalia as tensões resultantes e determina o Fator de Segurança inicial. Em caso de necessidade de contenção, dimensiona-se o Solo Grampeado, definindo o tipo e especificação do material, malha, bitola e comprimento dos chumbadores passivos (grampos), além do tipo e especificações do revestimento e dimensionamento dos sistemas de drenagem (geodrenos de contato, drenos rasos ou profundos - DHR e DHP).
4. Instrumentação geotécnica: Definição e instalação de instrumentos para o monitoramento contínuo do maciço rochoso, conforme a necessidade. Isso abrange o controle de reacomodações iniciais, recalques, deformações, deslocamentos, inclinações e variações do nível d’água freático.

Execução do solo grampeado: do início ao acabamento

A execução do solo grampeado é um processo meticuloso que garante a implementação correta do projeto.

Principais etapas da execução:

1. Demarcações topográficas: Instalação de marcos de referência para delimitar a área de tratamento, definir níveis de direcionamento hidráulico para o sistema de drenagem superficial e distribuir a malha de chumbadores e dispositivos de drenagem.
2. Preparação do terreno: Limpeza e regularização da superfície do talude, além da escavação das canaletas de drenagem e demais dispositivos hidráulicos.
3. Drenos de maciço: Perfuração e instalação de tubos ranhurados, revestidos com camada filtrante para contenção de finos. Podem ser rasos ou profundos, com inclinação sub-horizontal.
4. Perfuração e instalação dos grampos: Abertura de furos no solo para a instalação dos grampos. As barras de aço são inseridas e ancoradas com injeção de calda de cimento.
5. Sistema de drenagem superficial: Execução das canaletas e dispositivos para o manejo das águas superficiais.
6. Drenos de contato: Instalação de uma malha dimensionada de ramais de geodrenos em fitas, ou uma malha de drenos pontuais como os barbacãs (ou buzinotes).
7. Aplicação do paramento (revestimento): Revestimento da face do talude para proteção e estética. As opções incluem:
• Concreto projetado – Revestimento rígido: Concreto aplicado por projeção para alta resistência e compactação. Geralmente em duas camadas, sendo a primeira antes da instalação dos grampos e da tela metálica.
• Manta cimentícia – Revestimento rígido: Cobertura com uma camada de manta geossintética de composto cimentício (GCCM – ASTM-D8364), que proporciona rigidez, resistência, proteção superficial e durabilidade.

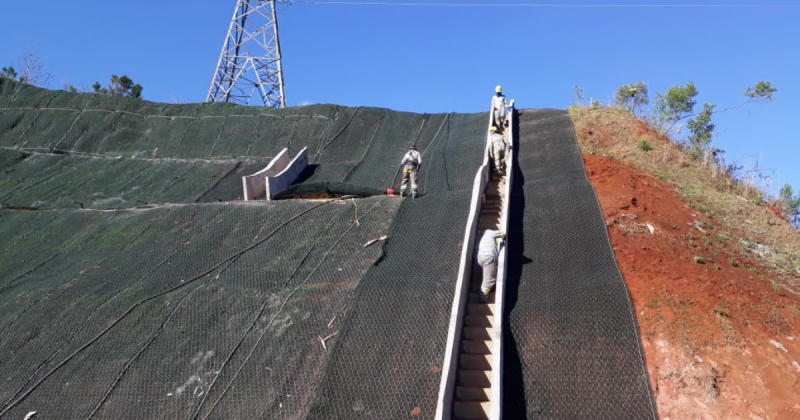

• Telas metálicas com geomanta – solo grampeado verde: Utilização de telas metálicas de alta resistência com revestimento anticorrosivo e malha hexagonal de dupla torção. Associada a uma geomanta drenante e um mix de semeadura personalizado para a formação de vegetação, buscando a sustentabilidade e integração paisagística.
8. Acabamentos: Limpeza e organização da área de trabalho, limpeza fina das canaletas e dispositivos de drenagem, e instalação de complementos tubulares de DHP’s ou DHR’s, quando necessários, para direcionamento dos fluxos do maciço às canaletas de drenagem.

Vantagens do solo grampeado: Por que escolher essa técnica?

A técnica de solo grampeado oferece uma série de benefícios que a tornam uma escolha superior em muitos projetos de contenção de solos:

• Eficiência comprovada: Garante a estabilidade do solo, prevenindo eficazmente deslizamentos e colapsos.
• Rapidez na execução: Apresenta um tempo de execução significativamente menor em comparação com outras técnicas de contenção.
• Custo-benefício superior: Proporciona um menor custo em relação a métodos tradicionais, como a construção de muros de arrimo.
• Versatilidade: Aplicável em uma vasta gama de tipos de solo e condições geotécnicas.
• Sustentabilidade: Possibilita a integração com vegetação (no caso do solo grampeado verde), o que reduz os impactos ambientais e melhora a paisagem.

O solo grampeado é, sem dúvida, uma solução eficaz e econômica para a contenção de taludes e encostas em obras de engenharia civil. Sua aplicação adequada assegura a estabilidade do terreno, a segurança das estruturas e a preservação do meio ambiente.
